一、項目背景與需求分析

1.1 車間現狀

焊接工藝： CO?保護焊、氬弧焊、機器人自動焊等

煙塵問題： 車間內煙塵濃度超標（＞5mg/m3），可見度低，員工反映強烈

環保壓力： 需滿足《大氣污染物綜合排放標準》（GB16297-1996）及山西地方環保要求

健康風險： 長期暴露導致焊工呼吸道疾病風險升高

1.2 核心需求

? 煙塵捕捉效率 ≥90%

? 排放濃度 ≤3mg/m3（國標要求）

? 系統兼容行車作業與大型工件焊接

? 設備防爆、阻燃（焊接火花處理）

? 智能化控制，能耗可控

二、系統設計方案

2.1 技術路線

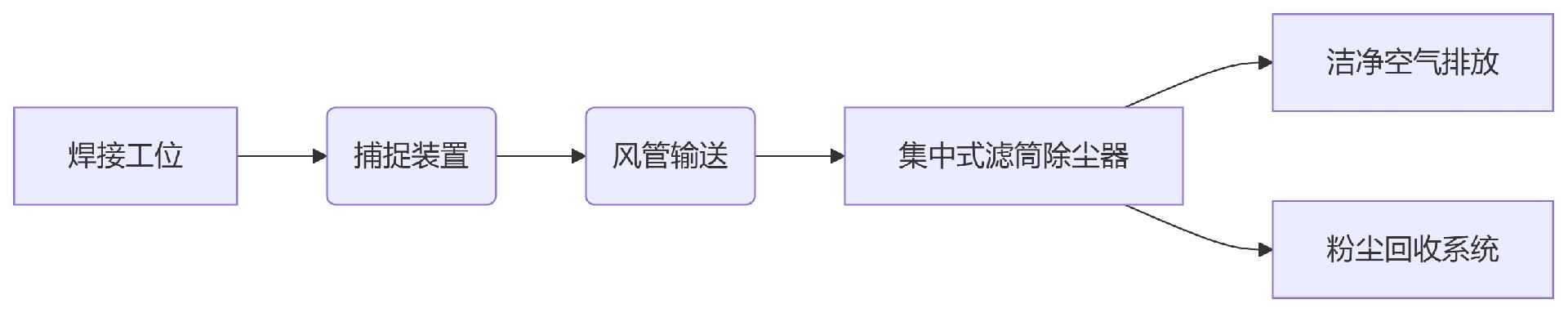

源頭捕捉 + 集中凈化 + 智能管理

2.2 核心設備選型

設備名稱                                                       技術參數                                                                                                 功能特點

移動式吸氣臂                                   長度3-6m，360°旋轉，                                        耐高溫軟管 覆蓋單個焊點，靈活定位

頂吸罩系統                                          覆蓋面積6×8m，風量8000m3/h                            適用于大型工件固定工位

濾筒除塵主機                           處理風量20000m3/h，                                                   PTFE覆膜濾筒 過濾精度0.3μm，阻燃防爆設計

智能控制系統                                     PLC+觸摸屏，壓差報警，                                              變頻節能 自動調節風量，遠程監控

粉塵回收裝置                                                            密閉式儲灰桶，手動清灰                                                                      符合固廢回收規范

2.3 布局方案

固定工位： 頂吸罩 + 側吸罩組合

移動焊接： 配置10套萬向吸氣臂

機器人站： 密閉房體 + 負壓抽吸

主管道： 螺旋風管（φ400mm）架空敷設，坡度＞5°防積灰

三、關鍵技術指標

項目 設計值 執行標準

煙塵捕集效率 ≥95% GB/T 16758-2008

排放濃度 ≤2mg/m3 DB14/ 1703-2019（晉）

設備噪音 ≤75dB(A) GB 12348-2008

系統阻力 ≤1200Pa HJ/T 386-2007

濾筒使用壽命 ≥24個月 ISO 16890

四、實施計劃

階段 周期 關鍵任務

勘察設計 7天 工位測繪、風量計算、圖紙確認

設備生產 20天 除塵器定制、管道預制

安裝調試 15天 設備就位、管道焊接、系統聯調

驗收培訓 3天 第三方檢測、操作培訓

五、投資與效益分析

5.1 項目預算（預估）

項目 金額（萬元）

設備購置費 68.5

安裝工程費 12.0

設計檢測費 4.5

合計 85.0

5.2 綜合效益

環保合規： 避免10-50萬元/年環保處罰風險

健康成本： 降低職業病賠付30%以上

生產效率： 煙塵清除后車間能見度提升，誤操作減少

能耗節約： 變頻系統節電約25%（年省電費約6萬元）

六、服務承諾

質保期： 主機3年，濾筒1年（或8000小時）

響應時效： 山西省內24小時現場支持

數據監測： 免費接入企業環保監控平臺

耗材供應： 濾筒按成本價提供更換服務
